Leica iCON iCS50
Vermessungstechnik
Das automatisierte Vermessungsgerät für Absteckung und 3D-Messungen mit visueller Messtechnologie
ZU UNSEREN ANSPRECHPARTNERN

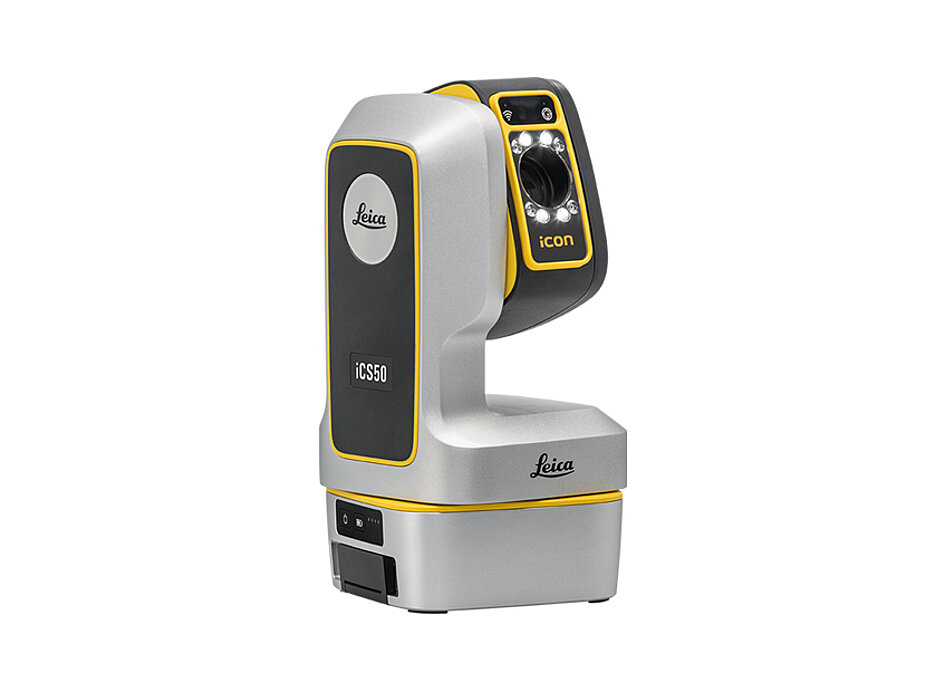

Das automatisierte Leica iCON iCS50 ist ein hochmodernes Vermessungsgerät zur Durchführung einfacher und komplexer Absteck- und 3D-Messaufgaben. Die Kombination aus moderner Lasertechnologie mit dem Zubehör Leica vPole und Leica vPen ermöglicht einen flexiblen Wechsel zwischen Messmethoden, je nach Anforderung. Automatisierte Arbeitsabläufe sowie die intuitive branchenspezifische Software Leica iCON trades reduzieren zudem die Komplexität einer Messung auf ein Minimum. Effizient, präzise und einfach zu handhaben – das Leica iCON iCS50 optimiert den Vermessungsprozess und steigert die Produktivität auf der Baustelle.
Anwendungsbereiche
Die Leica iCON iCB50 ist die einfach und leicht zu bedienende manuelle Totalstation für die täglichen Grundaufgaben auf der Baustelle. Die iCB50 ist für reflektorloses Abstecken uns Skizzieren sowie Bestandskontrollen konzipiert. Diese Basisversion des digitalen Werkzeugs sorgt dafür, dass kein Anwender wieder Maßbänder und Schnüre benutzen will.

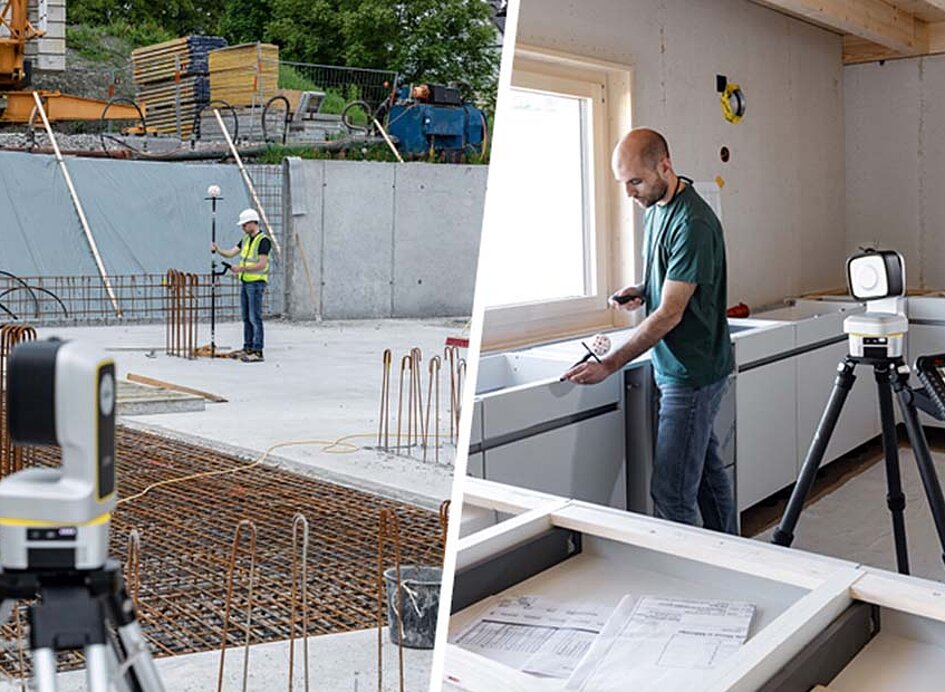

Im Bau:
- Hochbau: das Abstecken von Linien für zahlreiche Fundament-, Mauer- und Außenarbeiten
- Fertigteilbau: Arbeitsvorbereitung von Setzkegeln, Bohrung von Bolzenankern und Achsen sowie Überprüfung von Stützen und Binderabständen
- GaLaBau: Hochpräzises Abstecken von Treppen, L-Steinen, Mauern und Einzeilern mit oder ohne Gefälle
Haus und Gebäude:
- Schreinerei & Treppenbau: 3D-Aufmaß verschiedenster Bauteile (z.B. Treppen, Fenster und Türen) und Erstellen digitaler Schablonen
- Zimmerei: Präzises Aufmaß und Positionierung von Montagepunkten und Bauelementen
- Steinmetz und Bodenleger: Exakte Arbeitsvorbereitung für Zuschnitte, Aussparungen und Bodenlegearbeiten
- Metallbau: Exaktes Aufmaß und Positionierung für Treppen-, Geländer- und Befestigungskonstruktionen
Innenausbau und TGA:
- Trockenbau: Millimetergenaues Anreißen von Bauelementen und Bohrlochpositionierung an Boden, Wand und Decke
- Elektro-Gewerbe: Präzises Setzen von Wanddosen auf Schalungen, Anreißen von Schaltern sowie einfache Vorbereitung von Deckenspots
- Heizung & Sanitär: Einfache und maßstabsgetreue Planung von Bad-Ideen und schnelle Positionierung von Montageschienen, Haltern und Schellen
Vorteile
- Kompaktes und leichtes Design für mühelosen Transport
- Ein-Personen-Betrieb reduziert Personalbedarf und steigert die Produktivität
- Schnelle Einsatzbereitschaft dank automatisiertem Einrichtungsprozess
- Einfache Umpositionierung mit den Leica vTargets
- Alarm bei Gerätebewegung zur Sicherstellung einer konstanten Positionsgenauigkeit
- Visuelle Zielsuche und robuste Zielverfolgung auf den Leica vPole und vPen
- Flexibler Einsatz von Lasertechnologie und Leica vPole/vPen
- Automatisierte Linien- und Flächenscans für gebogene oder komplexe Objekte
- Benutzerfreundliche branchenspezifische Software Leica iCON trades für effiziente Arbeitsabläufe, nahtlosen Datenfluss und übersichtliche Dokumentation
- Einfacher Datenaustausch in den Formaten PDF, DXF, DWG, IFC, CSV und viele mehr
Technische Daten
- Winkelmessgenauigkeit: 3“ (1,54 mgon)
- 3D-Punktgenauigkeit: 1,0 mm bei 10 m (Laser), 1,0 mm bei 10 m (vPen), 2,5 mm bei 50 m (vPole)
- Distanzmessgenauigkeit: < 1,0 mm bei 10 m, 1,5 mm bei 50 m
- Gewicht: 3,37 kg
- Schutzklasse: IP54
- Betriebszeit: > 8 Stunden
Zubehör
CSX8 Tablet:
- Robustes 8-Zoll-Android-Tablet
- Staub- und wasserdicht sowie sturzsicher
- Betriebsdauer von bis zu 15 Stunden
- Individuell auf Vermessungs- und GIS-Messaufgaben anpassbar
- Sechs personalisierbare Funktionstasten mit Schnellzugriff
Leica vPole:
- Automatische Kompensation der Lotstabneigung und Ermittlung der Lotstabhöhe
- Erleichtert das Abstecken von verborgenen Punkten
- Leichtes Gewicht für einfache und komfortable Handhabung
- Dauerhafte Verbindung zwischen iCON iCS50 und vPole dank visueller Zielverfolgung
Leica vPen:
- Kabelloser Messstift für vielseitige Anwendungen und extrem präzise Ergebnisse
- Messen auf reflektierenden oder glänzenden Oberflächen
- Messen von Kanten ohne Zieltafeln
- Dauerhafte Verbindung zwischen iCON iCS50 und vPen dank visueller Zielverfolgung
Leica vTarget:
- Einfache Standortwechsel dank visueller Erkennung der Zieltafeln und automatisiertem Prozess
- Automatische Erkennung der vTargets spart Zeit und reduziert Fehler
- Schnelle Fortsetzung von Absteck- und Messaufgaben nach Unterbrechungen
iCON trades Software:
- Einfach zu verwendende Software mit branchenspezifischen Arbeitsabläufen
- Standard Android-App-Bedienung
- Flexibler Datenzugriff in Echtzeit: Verwendung aller gängigen Clouddienste (z.B. Bricsys 24/7, Autodesk Construction Cloud, Procore, Bluebeam, Allplan BIMPLUS, Google Drive, Dropbox oder OneDrive)
- Export als 2D/3D-DXF-Dateien für die weitere Verarbeitung in CAD-Anwendungen
- BIM-Unterstützung
